ハードカバーのスパイラル綴じ: ハードカバーの正しい穴あけ、サイズ設定、綴じ方

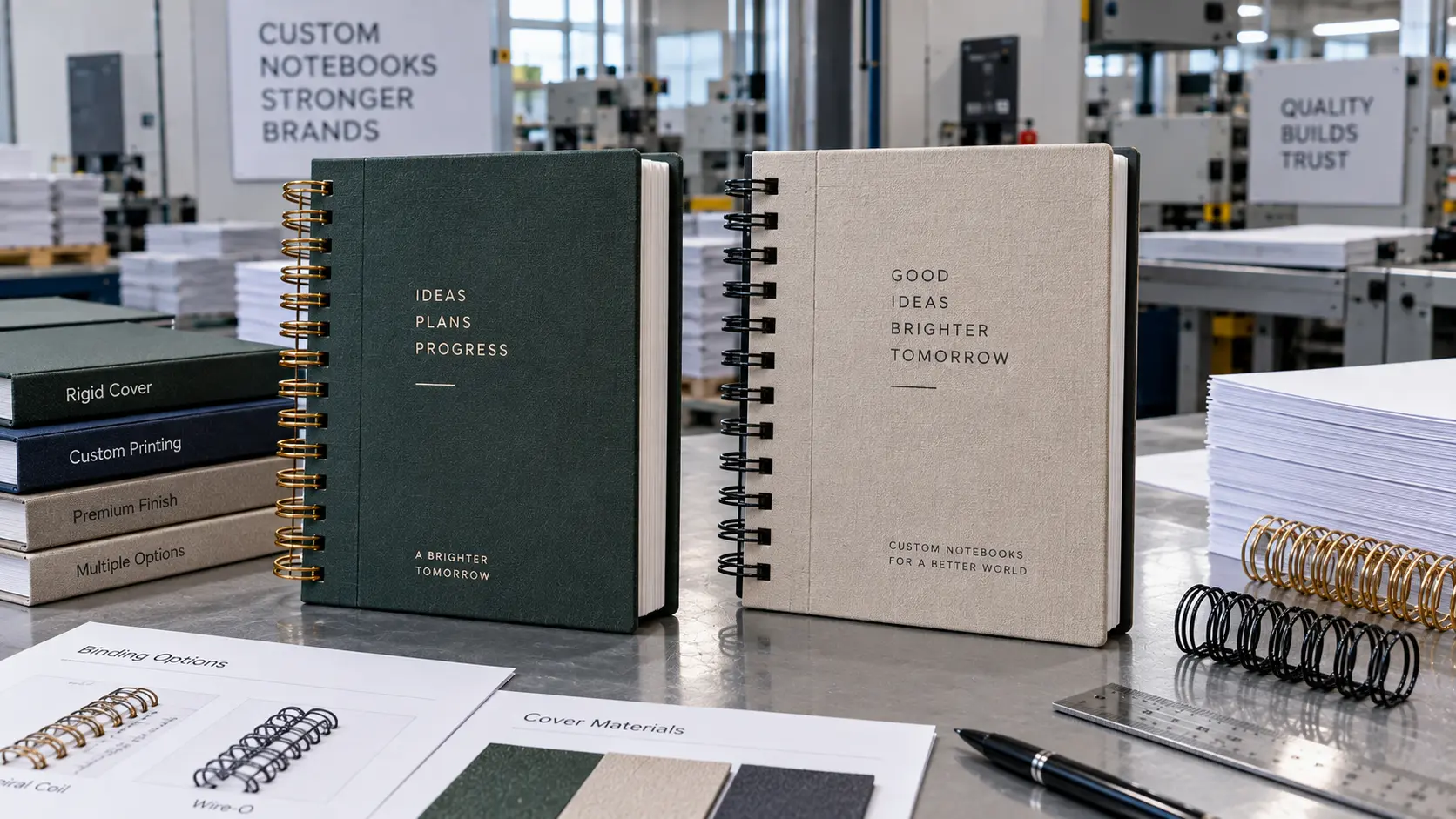

ハードカバーのスパイラル ノートは、単に前面と背面のパネルが厚いソフトカバー ノートではありません。{0}硬質ボード、ラミネート、包装紙、または別の表紙構造が導入されると、パンチの負荷、穴の縁の動作、背表紙のクリアランス、および完成した本の動きはすべて変化します。-

そのため、ハードカバーのスパイラル綴じは、単に表紙のデザインを決定するだけでなく、構造上の問題として扱う必要があります。{0}}表紙はパンチプロセスに適合する必要があり、ページブロックは選択したコイルまたはワイヤ-Oに適合する必要があり、完成した本は硬い表紙が背表紙に干渉することなくきれいに回転する必要があります。

YPS は、製本要素と完成したノートブック製品の両方を製造しています。カスタムノートブック, プラスチックスパイラルコイルそしてダブルループワイヤー-O。このガイドでは、これらのコンポーネントを接続する技術的な決定に焦点を当てます。

ハードカバーの機械製本は接着剤によるハードカバー製本とは異なります

ハードカバーの本はいくつかの方法で作成できます。従来のくるみ製本および熱または接着システムは、接着された背表紙構造を介してページブロックを硬いケースに取り付けます。スパイラル ハードカバーとワイヤー-O ハードカバーは異なります。カバーとページはパンチ穴パターンによって機械的に接続されています。

それによりエンジニアリングの優先順位が変わります。接着剤の活性化と背骨の硬化ではなく、次のような重要な疑問が生じます。

• カバーにひび割れや剥離を起こさずにきれいに打ち抜くことができますか?
• 穴のパターンは基板の端から十分離れた位置にありますか?
• 綴じの直径は、硬い表紙とページブロックのためのクリアランスを提供しますか?
• 綴じ要素をこすったり、力を加えたりすることなく、カバーを回転させることができますか?
• 完成した表紙は中身のページと揃ったままになりますか?

1. パンチングの前にカバーの構造を定義する

「ハードカバー」では、いくつかの構造を説明できます。カバーには、紙巻き板、ラミネートプリント板、コート板、合成カバー材、またはその他の層構造が使用される場合があります。これらのレイヤーはパンチングに異なる影響を与えます。

生産を実行する前に、仕上がりの厚さだけではなく、実際のカバーの構造を記録してください。形成が不十分な穴の周囲でラミネートが浮き上がる可能性があります。パンチのエッジが粗い場合、ラップされた材料が引っ張られる可能性があります。密度の高いボードには、内側のページとは異なるパンチング装置が必要になる場合があります。

完成品の調達に関する考慮事項については、YPS の-ハードカバーのノートブック調達ガイド買い手側からのボード、カバー、サプライヤーの決定について説明します。

2. 完成したカバー素材のパンチ穴をテストします。

穴を開けていないモックアップのみに基づいて表紙を承認しないでください。-穴自体は完成品の一部です。

以下を検査します。

• 穴の周りのボードまたはコーティングのひび割れ。
• ラミネートがカバー表面から浮き上がる。
• 紙の端がギザギザに包まれている-。
• 穴がきれいに切れずに変形してしまう。
• 穴のラインとカバーの端の間の距離が一貫していない。
• パンチ後のカバーの反り。

カバーの性能が低い場合、力を増やすことだけが解決策ではありません。工場では、パンチのスタック、ダイの状態、カバーの構造、またはパンチ方法を変更する必要がある場合があります。 YPSの記事スパイラルバインディングの破れ穴防止紙と混合素材のブックブロックについても同じ原理を説明しています。{0}

3. 材料に応じてカバーを別途パンチします。

内装紙と硬質カバーでは異なる負荷が発生します。これらを 1 つのパンチ ストロークに組み合わせると、特に表紙がテキスト ブロックよりもはるかに密度が高い場合、結果の制御が難しくなる可能性があります。

個別のカバーパンチテストにより、以下の評価が容易になります。

• 穴の形状。
• エッジ距離;
• 材料の亀裂。
• 金型のローディング。
• 内部パターンに対する位置合わせ。

生産設備については、YPS ペーパーパンチングマシンシリーズ定格用紙容量がリジッドボードにも適用されると想定する前に、実際のカバーの材質を機器のサプライヤーに確認してください。

4. 製本直径を本ブロック全体に合わせます

背表紙は、最初のスプレッドシートに表示されたページ数ではなく、すべてのコンポーネントが組み立てられた後に存在する書籍に適合する必要があります。{0}

圧縮された本のブロックを次のように測定または評価します。

• すべてのインテリアシート。
• 前後の硬質カバー。
• 仕切りとインサート。
• 脊椎近くのポケットまたは追加コンポーネント。
• 開口部クリアランスを変化させるあらゆる材料。

バインディングがきつすぎると、カバーが回転しにくくなり、パンチされたエッジの周囲の応力が増加する可能性があります。バインディングが不必要に大きいと、完成したノートブックが視覚的に緩くなり、コントロールが難しくなる可能性があります。

を使用します。YPSコイル径とピッチの目安基礎となるサイズ設定ロジックについては、物理的なハードカバー サンプルで選択した直径を確認してください。

5. 用途に応じてスパイラルコイルまたはワイヤーを選択します-

最適なオプションは、カバーの重量、意図する取り扱い、視覚的なデザイン、および製造方法によって異なります。 YPS は 2 つのシステムを比較します。ワイヤー-O vs プラスチックコイルバインディング.

6. 穴の位置をカバーデザインの一部として扱う

デザイナーは、パンチ パターンを重ねる前にアートワークを完成させることがよくあります。これにより、ロゴや枠線が背表紙に近づきすぎたり、装飾要素が穴によって切り取られたり、装丁を取り付けると表紙の視覚的なバランスが変化したりするなど、回避可能な問題が発生する可能性があります。

したがって、プロダクションアートワークには、綴じ端、穴領域、および安全な視覚ゾーンが表示される必要があります。ノートブックを閉じたときに表紙が目立つままになるため、これは印刷されたハードカバーの場合に特に重要です。

装丁の色が製品アイデンティティの一部である場合は、別々の会議で承認するのではなく、表紙のアートワークと装丁のサンプルを一緒にレビューします。

7. カバーの外観だけでなく、カバーの動きもチェックする

ハードカバーのサンプルは、テーブルの上では正しく見えても、使用すると間違っていると感じることがあります。ノートを完全に開き、表紙を回転させ、最初と最後のページをめくって、背表紙の周りで何が起こっているかを観察してください。

適切なサンプルには次のことが示されているはずです。

• 引っかかることなく自由にページを移動できます。
• 硬質カバーとバインディング要素の間に擦れがありません。
• パンチ穴の周囲に破れや白化がないこと。
• フロントカバーからバックカバーまで一貫した穴の位置合わせ。
• ノートブックを閉じたときにカバーの位置が安定します。

YPSのカスタムノートブックカバーの監査ガイドスパイン自体を超えた表面の処理、位置合わせ、仕上げの追加チェックを提供します。

8. 生産の再現性を計画する

小売用ノートブックまたは繰り返しの企業プログラムの場合は、正確に承認された構造の参照を保管してください。有用な記録には次のようなものがあります。

• カバーボードと表面の仕様。
• カバーの仕上がり寸法。
• 穴のパターンとバインディングのエッジの位置。{0}
• 用紙とページ数。
• 結合材、ピッチ、直径、色の参考。
• 承認された物理サンプル。

これにより、後の注文で同じアートワークが使用されても、表紙のビルドやページ ブロックの厚さが異なり、元の装丁に適合しなくなるリスクが軽減されます。{0}}

ハードカバーのスパイラル製本でよくある間違い

• パンチのないカバーのみを承認する:パンチにより亀裂やラミネートの問題が発生する可能性があります。
• ページ数を唯一の背表紙サイズの入力として使用します。-硬いカバーとインサートも完成したブロックに影響を与えます。
• 不適切なスタックでカバーをパンチングする場合:硬い素材の場合は個別の取り扱いが必要な場合があります。
• カバーの回転を無視する:視覚的に正しいサンプルであっても、結合が強すぎる可能性があります。
• 穴パターンのないアートワークのデザイン:綴じ端はグラフィック レイアウトの一部です。
